2、型式
型式:

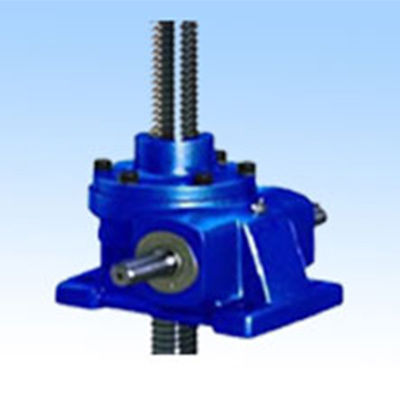

2.1結構型式 1型-蝸輪與螺桿為螺紋聯接,絲桿作軸向移動。
2型-蝸輪與螺桿為鍵聯接,螺桿上配螺母。絲桿作旋轉運動,螺母作軸向移動。
2.2裝配型式
升降機每種結構型式又分為兩種裝配型式:
1型結構型式有兩種裝配型式:2型結構型式有兩種裝配型式:
A型:螺桿工作端在上;向上移動。A型:螺桿工作端在上,螺母上頂或下拉;
B型:螺桿工作端在下;向下移動。B型:螺桿工作端在下,螺母下壓或上拉;
2.3螺桿頭部型式
1型結構型式螺桿頭部分為I型(圓柱型)、II型(法蘭型)、III型(螺紋型)和IV型(扁頭型)四種型式
2型結構型式螺桿頭部分為I型(圓柱型)和III型(螺紋型)兩種型式
2.4傳動比 升降機蝸輪蝸桿傳動分為兩種傳動比,即普通(P)和慢速(M)。
2.5螺桿的防護
1型升降機螺桿的防護分為:基本型、防旋轉型(F)和帶防護罩型(Z);
2型升降機螺桿的防護分為:基本型和帶防護罩型(Z)
3、外型及安裝尺寸(1型升降機的外型結構尺寸) | ||||||||||||||||||||||||||||||||
外型安裝尺寸![]()
|
